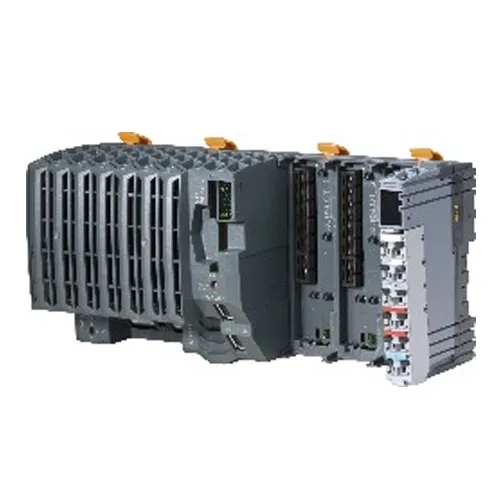

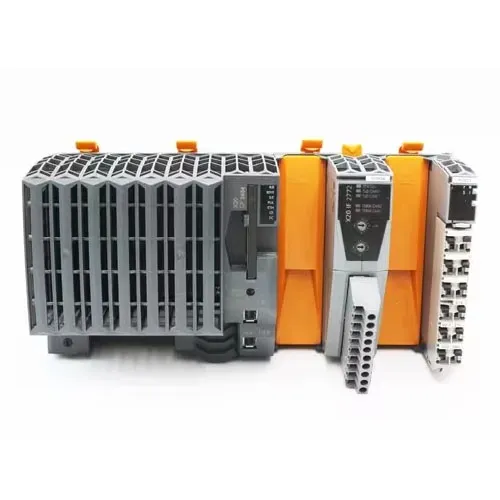

CPU B&R X20CP3484 X20 System Celeron PLC

Model:
X20CP3484
Brand:
B&R
Type:
Standard X20 System Industrial PLC Controller
Warranty:
100% νέο πρωτότυπο
Shipping:
Γρήγορη παγκόσμια αποστολή μέσω FedEx και DHL Express

Τεχνικά ΣτοιχείαΣύντομη περιγραφήΔιεπαφές1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x Σύνδεσμος X2XΜονάδα συστήματοςCPUΓενικές πληροφορίεςΚωδικός B&R ID0x23A6ΨύξηΧωρίς ανεμιστήραΕνδείξεις κατάστασηςΛειτουργία CPU, υπερθερμοκρασία, Ethernet, POWERLINK, CompactFlash, μπαταρίαΔιαγνωστικάΜπ......

Αποστολή Ερώτησης

περιγραφή προϊόντος

Σύντομη περιγραφή

Διεπαφές	1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x Σύνδεσμος X2X
Μονάδα συστήματος	CPU

Γενικές πληροφορίες

Κωδικός B&R ID	0x23A6
Ψύξη	Χωρίς ανεμιστήρα
Ενδείξεις κατάστασης	Λειτουργία CPU, υπερθερμοκρασία, Ethernet, POWERLINK, CompactFlash, μπαταρία
Διαγνωστικά
Μπαταρία	Ναι, με χρήση ένδειξης κατάστασης LED και λογισμικού
Λειτουργία CPU	Ναι, με χρήση ένδειξης κατάστασης LED
CompactFlash	Ναι, με χρήση ένδειξης κατάστασης LED
Ethernet	Ναι, με χρήση ένδειξης κατάστασης LED
POWERLINK	Ναι, με χρήση ένδειξης κατάστασης LED
Υπερθερμοκρασία	Ναι, με χρήση ένδειξης κατάστασης LED
Διαγνωστικά - Ανεμιστήρας	-
Υποστήριξη
Υποστήριξη ACOPOS	Ναί
Υποστήριξη Visual Components	Ναί
Κατανάλωση ενέργειας χωρίς κάρτα μνήμης, μονάδα διασύνδεσης και USB	10,5 W
Εσωτερική κατανάλωση ρεύματος X2X Link και τροφοδοτικό I/O
Λεωφορείο	1,42 W
Εσωτερική I/O	0,6 W
Πρόσθετη διαρροή ισχύος που προκαλείται από ενεργοποιητές (αντίσταση) [W]	-
Ηλεκτρική μόνωση
IF1 - IF2	Ναί
IF1 - IF3	Ναί
IF1 - IF4	Οχι
IF1 - IF5	Οχι
IF1 - IF6	Ναί
IF2 - IF4	Ναί
IF2 - IF5	Ναί
IF3 - IF4	Ναί
IF3 - IF5	Ναί
IF4 - IF5	Οχι
IF4 - IF6	Ναί
IF5 - IF6	Ναί
PLC - IF1	Οχι
PLC - IF2	Ναί
PLC - IF3	Ναί
PLC - IF4	Οχι
PLC - IF5	Οχι
PLC - IF6	Ναί
Πιστοποιήσεις
CE	Ναί
UKCA	Ναί
ATEX	Ζώνη 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (βλ. εγχειρίδιο χρήστη X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Βιομηχανικός εξοπλισμός ελέγχου
HazLoc	cCSAus 244665 Εξοπλισμός ελέγχου διαδικασίας για επικίνδυνες τοποθεσίες Τάξη Ι, Τμήμα 2, Ομάδες ABCD, T5
DNV	Θερμοκρασία:B(0 έως 55°C) Υγρασία:B(έως 100%) Δόνηση:B(4 g) EMC:B(γέφυρα και ανοιχτό κατάστρωμα)
CCS	Ναί
LR	ENV1
KR	Ναί
ABS	Ναί
BV	EC33B Θερμοκρασία: 5 - 55°C Δόνηση: 4 γρ EMC: Γέφυρα και ανοιχτό κατάστρωμα
KC	Ναί

Τροφοδοτικό CPU και X2X Link

Τάση εισόδου	24 VDC -15% / +20%
Ρεύμα εισόδου	Μέγ. 2.2 Α
Ασφάλεια ηλεκτρική	Ενσωματωμένο, δεν μπορεί να αντικατασταθεί
Προστασία αντίστροφης πολικότητας	Ναί

Έξοδος τροφοδοτικού X2X Link

Ονομαστική ισχύς εξόδου	7 W
Παράλληλη σύνδεση	Ναί
Περιττή λειτουργία	Ναί

Τροφοδοτικό I/O εισόδου

Τάση εισόδου	24 VDC -15% / +20%
Ασφάλεια ηλεκτρική	Απαιτούμενη ασφάλεια γραμμής: Μέγ. 10 Α, αργό χτύπημα

Τροφοδοτικό I/O εξόδου

Ονομαστική τάση εξόδου	24 VDC
Επιτρεπόμενο φορτίο επαφής	10 Α

Τροφοδοτικό - Γενικές πληροφορίες

Ενδείξεις κατάστασης	Υπερφόρτωση, κατάσταση λειτουργίας, κατάσταση μονάδας, μεταφορά δεδομένων RS232
Διαγνωστικά
Μεταφορά δεδομένων RS232	Ναι, με χρήση ένδειξης κατάστασης LED
Εκτέλεση/σφάλμα μονάδας	Ναι, με χρήση ένδειξης κατάστασης LED και λογισμικού
Παραφορτώνω	Ναι, με χρήση ένδειξης κατάστασης LED και λογισμικού
Ηλεκτρική μόνωση
Τροφοδοτικό I/O - Τροφοδοτικό I/O	Οχι
Τροφοδοτικό CPU/X2X Link - Τροφοδοτικό CPU/X2X Link	Ναί

Ελεγκτής

Υποδοχή CompactFlash	1
Ρολόι σε πραγματικό χρόνο	Μη πτητικό, ανάλυση 1 s, -20 έως 20 ppm ακρίβεια στους 25°C
FPU	Ναί
Επεξεργαστής
Τύπος	Celeron 266 (συμβατό)
L2 cache	-
L1 cache για δεδομένα και κώδικα προγράμματος	2 x 16 kB
Ενσωματωμένος επεξεργαστής I/O	Επεξεργάζεται σημεία δεδομένων εισόδου/εξόδου στο παρασκήνιο
Αρθρωτές υποδοχές διεπαφής	3
Παραμένουσες μεταβλητές	Μέγ. 64 kB
Ο συντομότερος κύκλος της τάξης εργασιών	800 µs
Τυπικός χρόνος κύκλου διδασκαλίας	0,007 μs
Αποθήκευση δεδομένων
Παρακολούθηση μπαταρίας	Ναί
Μπαταρία λιθίου	Τουλάχιστον 3 χρόνια
Τυπική μνήμη
ΕΜΒΟΛΟ	32 MB SDRAM
RAM χρήστη	1 MB SRAM

Διεπαφές

Διεπαφή IF1
Τύπος	RS232
Παραλαγή	Σύνδεση μέσω μπλοκ ακροδεκτών 12 ακίδων TB12
Ποσοστό μεταφοράς	Μέγ. 115,2 kbit/s
Διεπαφή IF2
Τύπος	Ethernet
Παραλαγή	Θωρακισμένο RJ45
Μήκος γραμμής	Μέγ. 100 m μεταξύ 2 σταθμών (μήκος τμήματος)
Ποσοστό μεταφοράς	10/100 Mbit/s
Διεπαφή IF3
Fieldbus	POWERLINK V1/V2
Τύπος	100BASE-T (ANSI/IEEE 802.3)
Παραλαγή	Θωρακισμένο RJ45
Μήκος γραμμής	Μέγ. 100 m μεταξύ 2 σταθμών (μήκος τμήματος)
Ποσοστό μεταφοράς	100 Mbit/s
Διεπαφή IF4
Τύπος	USB 1.1
Παραλαγή	Τύπος Α
Μέγ. ρεύμα εξόδου	0,5 Α
Διεπαφή IF5
Τύπος	USB 1.1
Παραλαγή	Τύπος Α
Μέγ. ρεύμα εξόδου	0,5 Α
Διεπαφή IF6
Τύπος	X2X Link master
Ποσότητα	1

Συνθήκες λειτουργίας

Προσανατολισμός τοποθέτησης
Οριζόντιος	Ναί
Κατακόρυφος	Ναί
Υψόμετρο εγκατάστασης πάνω από την επιφάνεια της θάλασσας
0 έως 2000 μ	Κανένας περιορισμός
>2000 μ	Μείωση της θερμοκρασίας περιβάλλοντος κατά 0,5°C ανά 100 m
Βαθμός προστασίας σύμφωνα με το EN 60529	IP20

Συνθήκες περιβάλλοντος

Θερμοκρασία
Λειτουργία
Οριζόντιος προσανατολισμός τοποθέτησης	0 έως 55°C
Κάθετος προσανατολισμός τοποθέτησης	0 έως 50°C
Μείωση απόδοσης	-
Αποθήκευση	-25 έως 70°C
Μεταφορά	-25 έως 70°C
Σχετική υγρασία
Λειτουργία	5 έως 95%, χωρίς συμπύκνωση
Αποθήκευση	5 έως 95%, χωρίς συμπύκνωση
Μεταφορά	5 έως 95%, χωρίς συμπύκνωση

Μηχανικές ιδιότητες

Σημείωμα	Παραγγείλετε τη μνήμη εφαρμογής (CompactFlash) ξεχωριστά Η εφεδρική μπαταρία περιλαμβάνεται στην παράδοση X20 ακραίο κάλυμμα (δεξιά) περιλαμβάνεται στην παράδοση Μπλοκ ακροδεκτών 12 ακίδων X20 περιλαμβάνεται στην παράδοση Καλύμματα υποδοχής μονάδας διασύνδεσης περιλαμβάνονται στην παράδοση
Διαστάσεις
Πλάτος	200 χλστ
Υψος	99 χλστ
Βάθος	85 χλστ

Αριθμός υλικού:

X20CP3484

Περιγραφή:

Intel Celeron 266 Performance με επιπλέον επεξεργαστή I/O
Ενσωματωμένο Ethernet, POWERLINK και USB
3 υποδοχές για επέκταση αρθρωτής διεπαφής
CompactFlash ως αφαιρούμενη μνήμη εφαρμογών
Χωρίς ανεμιστήρες
Εξαιρετικά συμπαγής

Η X20CP3484 είναι η μικρότερη CPU με βάση την Celeron για το σύστημα X20. Ωστόσο, ο μικρότερος χρόνος κύκλου των 800 µs εξακολουθεί να δείχνει τη δύναμή του. Τα βασικά χαρακτηριστικά είναι τα ίδια με αυτά των μεγαλύτερων τύπων.

Το Ethernet και το USB είναι ενσωματωμένα. Επιπλέον, η CPU διαθέτει σύνδεση POWERLINK για επικοινωνία σε πραγματικό χρόνο. Υπάρχουν επίσης τρεις υποδοχές πολλαπλών χρήσεων για πρόσθετες μονάδες διεπαφής.

Τα μοντέλα CPU X20CP3484 και X20CP3484-1 διαφέρουν μόνο ως προς το μέγεθος SDRAM.
