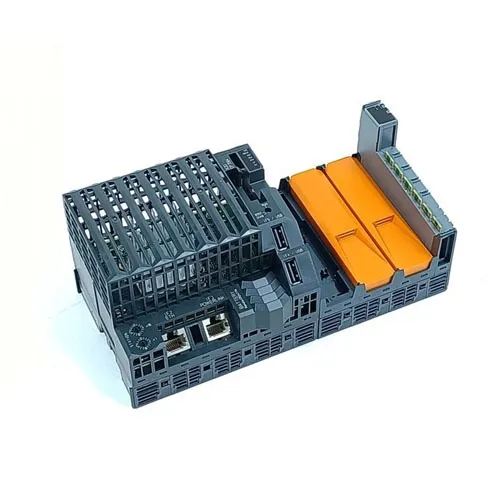

B&R X20CP3584 X20 System 3-Slot Atom PLC Controller

Model:
X20CP3584
Brand:
B&R
Type:
Ελεγκτής Industrial PLC X20 High Performance
Warranty:
100% νέο πρωτότυπο
Shipping:
Γρήγορη παγκόσμια αποστολή μέσω FedEx και DHL Express

Σύντομη περιγραφήΔιεπαφές1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x Σύνδεσμος X2XΜονάδα συστήματοςΕλεγκτήςΓενικές πληροφορίεςΚωδικός B&R ID0xC3ADΨύξηΧωρίς ανεμιστήραΕνδείξεις κατάστασηςΛειτουργία CPU, Ethernet, POWERLINK, CompactFlash, μπαταρίαΔιαγνωστικάΜπαταρίαΝαι, με χρήση ένδειξ......

Αποστολή Ερώτησης

περιγραφή προϊόντος

Σύντομη περιγραφή

Διεπαφές	1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x Σύνδεσμος X2X
Μονάδα συστήματος	Ελεγκτής

Γενικές πληροφορίες

Κωδικός B&R ID	0xC3AD
Ψύξη	Χωρίς ανεμιστήρα
Ενδείξεις κατάστασης	Λειτουργία CPU, Ethernet, POWERLINK, CompactFlash, μπαταρία
Διαγνωστικά
Μπαταρία	Ναι, με χρήση ένδειξης κατάστασης LED και λογισμικού
Λειτουργία CPU	Ναι, με χρήση ένδειξης κατάστασης LED
CompactFlash	Ναι, με χρήση ένδειξης κατάστασης LED
Ethernet	Ναι, με χρήση ένδειξης κατάστασης LED
POWERLINK	Ναι, με χρήση ένδειξης κατάστασης LED
Θερμοκρασία	Ναι, με χρήση εγγραφής λογισμικού
Υποστήριξη
Πλεονασμός ελεγκτή	Ναί
Υποστήριξη δεδομένων υγείας αποθήκευσης	Ναί
Υποστήριξη ACOPOS	Ναί
Υποστήριξη Visual Components	Ναί
Κατανάλωση ενέργειας χωρίς μονάδα διασύνδεσης και USB	8,6 W
Κατανάλωση ρεύματος για τροφοδοτικό X2X Link	1,42 W
Κατανάλωση ρεύματος
Εσωτερική I/O	0,6 W
Πρόσθετη διαρροή ισχύος που προκαλείται από ενεργοποιητές (αντίσταση) [W]	-
Πιστοποιήσεις
CE	Ναί
UKCA	Ναί
CRA (Cyber Resilience Act)	Η αξιολόγηση συνεχίζεται
ATEX	Ζώνη 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (βλ. εγχειρίδιο χρήστη X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Βιομηχανικός εξοπλισμός ελέγχου
HazLoc	cCSAus 244665 Εξοπλισμός ελέγχου διαδικασίας για επικίνδυνες τοποθεσίες Τάξη Ι, Τμήμα 2, Ομάδες ABCD, T5
DNV	Θερμοκρασία:B(0 έως 55°C) Υγρασία:B(έως 100%) Δόνηση:B(4 g) EMC:B(γέφυρα και ανοιχτό κατάστρωμα)
CCS	Ναί
LR	ENV1
KR	Ναί
ABS	Ναί
BV	EC33B Θερμοκρασία: 5 - 55°C Δόνηση: 4 γρ EMC: Γέφυρα και ανοιχτό κατάστρωμα
KC	Ναί

Τροφοδοτικό CPU και X2X Link

Τάση εισόδου	24 VDC -15% / +20%
Ρεύμα εισόδου	Μέγ. 1,5 Α
Ασφάλεια ηλεκτρική	Ενσωματωμένο, δεν μπορεί να αντικατασταθεί
Προστασία αντίστροφης πολικότητας	Ναί

Έξοδος τροφοδοτικού X2X Link

Ονομαστική ισχύς εξόδου	7 W
Παράλληλη σύνδεση	Ναί
Περιττή λειτουργία	Ναί

Τροφοδοτικό I/O εισόδου

Τάση εισόδου	24 VDC -15% / +20%
Ασφάλεια ηλεκτρική	Απαιτούμενη ασφάλεια γραμμής: Μέγ. 10 Α, αργό χτύπημα

Τροφοδοτικό I/O εξόδου

Ονομαστική τάση εξόδου	24 VDC
Επιτρεπόμενο φορτίο επαφής	10 Α

Τροφοδοτικό - Γενικές πληροφορίες

Ενδείξεις κατάστασης	Υπερφόρτωση, κατάσταση λειτουργίας, κατάσταση μονάδας, μεταφορά δεδομένων RS232
Διαγνωστικά
Μεταφορά δεδομένων RS232	Ναι, με χρήση ένδειξης κατάστασης LED
Εκτέλεση/σφάλμα μονάδας	Ναι, με χρήση ένδειξης κατάστασης LED και λογισμικού
Παραφορτώνω	Ναι, με χρήση ένδειξης κατάστασης LED και λογισμικού
Ηλεκτρική μόνωση
Τροφοδοτικό I/O - Τροφοδοτικό I/O	Οχι
Τροφοδοτικό CPU/X2X Link - Τροφοδοτικό CPU/X2X Link	Ναί

Ελεγκτής

Υποδοχή CompactFlash	1
Ρολόι σε πραγματικό χρόνο	Μη πτητικό, ανάλυση 1 s, -10 έως 10 ppm ακρίβεια στους 25°C
FPU	Ναί
Επεξεργαστής
Τύπος	Atom E620T
Συχνότητα ρολογιού	0,6 GHz
L1 cache
Κωδικός δεδομένων	24 kB
Κωδικός προγράμματος	32 kB
L2 cache	512 kB
Ενσωματωμένος επεξεργαστής I/O	Επεξεργάζεται σημεία δεδομένων εισόδου/εξόδου στο παρασκήνιο
Αρθρωτές υποδοχές διεπαφής	3
Παραμένουσες μεταβλητές	Μέγ. 256 kB
Ο συντομότερος κύκλος της τάξης εργασιών	400 µs
Τυπικός χρόνος κύκλου διδασκαλίας	0,0075 μs
Αποθήκευση δεδομένων
Παρακολούθηση μπαταρίας	Ναί
Μπαταρία λιθίου	Ελάχ. 2 χρόνια σε θερμοκρασία περιβάλλοντος 23°C
Τυπική μνήμη
ΕΜΒΟΛΟ	256 MB DDR2 SDRAM
RAM χρήστη	1 MB SRAM

Διεπαφές

Διεπαφή IF1
Σύνθημα	RS232
Παραλαγή	Σύνδεση μέσω μπλοκ ακροδεκτών 12 ακίδων X20TB12
Μέγ. απόσταση	900 μ
Ποσοστό μεταφοράς	Μέγ. 115,2 kbit/s
Διεπαφή IF2
Σύνθημα	Ethernet
Παραλαγή	1x RJ45 θωρακισμένο
Μήκος γραμμής	Μέγ. 100 m μεταξύ 2 σταθμών (μήκος τμήματος)
Ποσοστό μεταφοράς	10/100/1000 Mbit/s
Μεταφορά
Φυσικό στρώμα	10BASE-T/100BASE-TX/1000BASE-T
Half-duplex	Ναί
Full-duplex	Ναί
Αυτοδιαπραγμάτευση	Ναί
Auto-MDI/MDIX	Ναί
Διεπαφή IF3
Fieldbus	Διαχειριστικός ή ελεγχόμενος κόμβος POWERLINK (V1/V2).
Τύπος	Τύπος 4
Παραλαγή	1x RJ45 θωρακισμένο
Μήκος γραμμής	Μέγ. 100 m μεταξύ 2 σταθμών (μήκος τμήματος)
Ποσοστό μεταφοράς	100 Mbit/s
Μεταφορά
Φυσικό στρώμα	100BASE-TX
Half-duplex	Ναί
Full-duplex	Λειτουργία POWERLINK: Όχι / Λειτουργία Ethernet: Ναι
Αυτοδιαπραγμάτευση	Ναί
Auto-MDI/MDIX	Ναί
Διεπαφή IF4
Τύπος	USB 1.1/2.0
Παραλαγή	Τύπος Α
Μέγ. ρεύμα εξόδου	0,5 Α
Διεπαφή IF5
Τύπος	USB 1.1/2.0
Παραλαγή	Τύπος Α
Μέγ. ρεύμα εξόδου	0,5 Α
Διεπαφή IF6
Fieldbus	X2X Link master

Ηλεκτρικές ιδιότητες

Ηλεκτρική μόνωση	Ethernet (IF2), POWERLINK (IF3) και X2X (IF6) απομονωμένα μεταξύ τους, από άλλες διεπαφές και από PLC

Συνθήκες λειτουργίας

Προσανατολισμός τοποθέτησης
Οριζόντιος	Ναί
Κατακόρυφος	Ναί
Υψόμετρο εγκατάστασης πάνω από την επιφάνεια της θάλασσας
0 έως 2000 μ	Κανένας περιορισμός
>2000 μ	Μείωση της θερμοκρασίας περιβάλλοντος κατά 0,5°C ανά 100 m
Βαθμός προστασίας σύμφωνα με το EN 60529	IP20

Συνθήκες περιβάλλοντος

Θερμοκρασία
Λειτουργία
Οριζόντιος προσανατολισμός τοποθέτησης	-25 έως 60°C
Κάθετος προσανατολισμός τοποθέτησης	-25 έως 50°C
Μείωση απόδοσης	Ανατρέξτε στην ενότητα "Αποτροπή".
Αποθήκευση	-40 έως 85°C
Μεταφορά	-40 έως 85°C
Σχετική υγρασία
Λειτουργία	5 έως 95%, χωρίς συμπύκνωση
Αποθήκευση	5 έως 95%, χωρίς συμπύκνωση
Μεταφορά	5 έως 95%, χωρίς συμπύκνωση

Μηχανικές ιδιότητες

Σημείωμα	Παραγγείλετε τη μνήμη εφαρμογής (CompactFlash) ξεχωριστά Η εφεδρική μπαταρία περιλαμβάνεται στην παράδοση X20 ακραίο κάλυμμα (δεξιά) περιλαμβάνεται στην παράδοση Μπλοκ ακροδεκτών 12 ακίδων X20 περιλαμβάνεται στην παράδοση Καλύμματα υποδοχής μονάδας διασύνδεσης περιλαμβάνονται στην παράδοση
Διαστάσεις
Πλάτος	200 χλστ
Υψος	99 χλστ
Βάθος	85 χλστ
Βάρος	470 γρ

Αριθμός υλικού:

X20CP3584

Περιγραφή:

Επεξεργαστής Intel Atom 600 MHz με επιπλέον επεξεργαστή I/O
Ενσωματωμένο Ethernet, POWERLINK με αλυσίδα απόκρισης δημοσκόπησης και USB
3 υποδοχές για επέκταση αρθρωτής διεπαφής
CompactFlash ως αφαιρούμενη μνήμη εφαρμογών
256 MB DDR2-SDRAM
Δυνατότητα πλεονασμού ελεγκτή
Χωρίς ανεμιστήρα

Ο ελεγκτής X20CP3585 βασίζεται σε έναν επεξεργαστή Atom με χρονόμετρο0,6 GHzκαι εξοπλισμένο με256 MBDDR2 SDRAM.

USB, Ethernet, POWERLINK και αφαιρούμενο CompactFlash περιλαμβάνονται όλα ως βασικές λειτουργίες. Μια διασύνδεση Gigabit Ethernet είναι μια τυπική δυνατότητα. Για ακόμα μεγαλύτερη απόδοση δικτύου σε πραγματικό χρόνο, η ενσωματωμένη διεπαφή POWERLINK υποστηρίζει τη λειτουργία αλυσιδωτής απόκρισης δημοσκόπησης (PRC).

Το χειριστήριο είναι εξοπλισμένο με 3 υποδοχές διαθέσιμες για μονάδες επικοινωνίας X20. Διάφορα συστήματα διαύλου και δικτύου μπορούν εύκολα να ενσωματωθούν στο σύστημα X20 μέσω της χρήσης μονάδων επικοινωνίας
